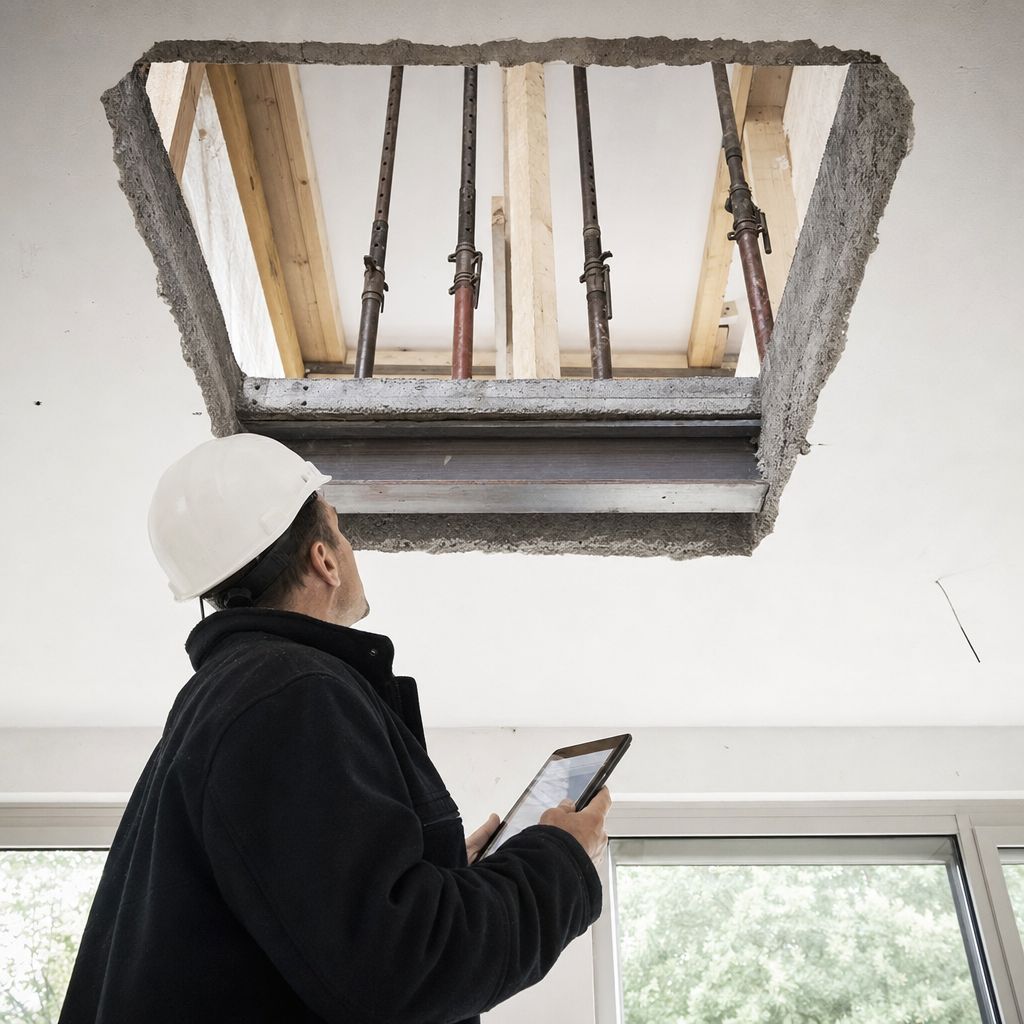

Ein Deckendurchbruch ist ein gezielt geplantes oder nachträglich ausgeführtes Loch in einer Deckenkonstruktion, das der Durchführung von Installationen, Leitungen oder baulichen Elementen dient. In der Architektur und im Bauwesen stellt er ein zentrales Element der technischen Gebäudeausrüstung dar, das sowohl funktionale als auch statische Anforderungen erfüllt. Deckendurchbrüche ermöglichen die vertikale Integration von Versorgungsleitungen, Lüftungskanälen oder Treppen und sind daher in nahezu jedem Gebäudetyp unverzichtbar.

Allgemeine Beschreibung

Ein Deckendurchbruch bezeichnet eine Öffnung in einer Decke, die entweder während der Rohbauphase oder im Rahmen von Sanierungs- oder Umbaumaßnahmen hergestellt wird. Die Größe und Form eines solchen Durchbruchs variiert je nach Verwendungszweck und kann von kleinen Bohrungen für Elektroleitungen bis hin zu großflächigen Aussparungen für Treppenhäuser oder Aufzugsschächte reichen. Die Planung und Ausführung unterliegt strengen bautechnischen Vorgaben, da die statische Integrität der Decke gewährleistet bleiben muss.

In modernen Gebäuden werden Deckendurchbrüche häufig bereits in der Entwurfsphase berücksichtigt, um spätere Eingriffe in die Bausubstanz zu minimieren. Besonders in Bürogebäuden, Industrieanlagen oder öffentlichen Einrichtungen sind sie essenziell, um die komplexen Anforderungen an Haustechnik, Brandschutz und Barrierefreiheit zu erfüllen. Die Herstellung erfolgt in der Regel durch das Entfernen von Deckenmaterial, wobei je nach Bauweise unterschiedliche Techniken zum Einsatz kommen. Bei Stahlbetondecken werden beispielsweise Kernbohrungen oder Sägeschnitte verwendet, während bei Holzdecken oft präzise Ausschnitte mit Stichsägen vorgenommen werden.

Die statische Bedeutung eines Deckendurchbruchs darf nicht unterschätzt werden. Jede Öffnung in einer tragenden Decke schwächt die Konstruktion und erfordert daher eine sorgfältige Nachweisführung durch einen Tragwerksplaner. In vielen Fällen sind zusätzliche Verstärkungsmaßnahmen wie Randverstärkungen, Unterzüge oder spezielle Einfassungen notwendig, um die Lastabtragung sicherzustellen. Zudem müssen bauphysikalische Aspekte wie Schallschutz, Wärmedämmung und Brandschutz berücksichtigt werden, da Durchbrüche potenzielle Schwachstellen darstellen können.

Die rechtlichen Rahmenbedingungen für Deckendurchbrüche sind in den jeweiligen Landesbauordnungen sowie in technischen Normen wie der DIN 1053 (Mauerwerk), der DIN 1045 (Stahlbeton) oder der DIN 4102 (Brandschutz) geregelt. Diese Vorschriften definieren unter anderem die maximal zulässigen Abmessungen von Durchbrüchen, die erforderlichen Brandschutzmaßnahmen und die Dokumentationspflichten. Bei nachträglichen Durchbrüchen ist zudem eine Genehmigung durch die Bauaufsichtsbehörde erforderlich, sofern die Statik des Gebäudes betroffen ist.

Technische Details

Die Herstellung eines Deckendurchbruchs erfordert eine präzise Planung und Ausführung, um die Funktionalität und Sicherheit des Gebäudes zu gewährleisten. Zunächst wird die genaue Position und Größe der Öffnung festgelegt, wobei statische, brandschutztechnische und nutzungsspezifische Anforderungen zu berücksichtigen sind. Bei tragenden Decken muss ein Tragwerksplaner die Auswirkungen des Durchbruchs auf die Lastabtragung berechnen und gegebenenfalls Verstärkungsmaßnahmen vorschreiben. Diese können beispielsweise in Form von Stahlträgern, Betonumrandungen oder speziellen Einfassungen erfolgen, die die Lasten um die Öffnung herumleiten.

Die Wahl des geeigneten Verfahrens zur Herstellung des Durchbruchs hängt von der Deckenkonstruktion ab. Bei Stahlbetondecken kommen häufig Kernbohrungen oder Wandsägen zum Einsatz, die präzise und vibrationsarme Schnitte ermöglichen. Kernbohrungen eignen sich besonders für kleinere Durchbrüche mit Durchmessern von bis zu 1.000 Millimetern, während Wandsägen für größere Öffnungen verwendet werden. Bei Holzdecken oder leichten Trennwänden können Stichsägen oder Fräsen eingesetzt werden, wobei hier besonders auf den Schutz der umliegenden Bausubstanz geachtet werden muss.

Ein weiterer wichtiger Aspekt ist der Brandschutz. Deckendurchbrüche stellen potenzielle Schwachstellen dar, durch die sich Feuer und Rauch ausbreiten können. Daher müssen sie gemäß den Vorgaben der DIN 4102 oder der europäischen Norm EN 13501 brandschutztechnisch abgesichert werden. Dies erfolgt in der Regel durch den Einbau von Brandschutzmanschetten, Brandschutzplatten oder speziellen Dichtungsmaterialien, die im Brandfall aufquellen und die Öffnung verschließen. Bei Durchbrüchen für Lüftungskanäle oder Installationsschächte sind zudem Brandschutzklappen oder -schotts erforderlich, die im Brandfall automatisch schließen.

Neben dem Brandschutz spielen auch der Schallschutz und die Wärmedämmung eine wichtige Rolle. Durchbrüche können die schalldämmenden Eigenschaften einer Decke beeinträchtigen, insbesondere wenn sie für Lüftungskanäle oder Rohrleitungen genutzt werden. Hier sind schalldämmende Maßnahmen wie die Verwendung von Dämmmaterialien oder die Entkopplung der Leitungen von der Deckenkonstruktion erforderlich. Ebenso muss die Wärmedämmung im Bereich des Durchbruchs sichergestellt werden, um Wärmebrücken zu vermeiden. Dies ist besonders in Gebäuden mit hohen energetischen Anforderungen, wie Passivhäusern oder Niedrigenergiehäusern, von Bedeutung.

Anwendungsbereiche

• Haustechnik und Installationen: Deckendurchbrüche werden häufig genutzt, um Versorgungsleitungen wie Elektrokabel, Wasserrohre, Abwasserleitungen oder Lüftungskanäle durch Decken zu führen. In Bürogebäuden oder Industrieanlagen sind sie unverzichtbar, um die komplexen Anforderungen an die technische Gebäudeausrüstung zu erfüllen. Besonders in Großraumbüros oder Produktionshallen ermöglichen sie die flexible Verlegung von Leitungen, ohne dass diese sichtbar sind.
• Treppen und Aufzüge: In mehrgeschossigen Gebäuden sind Deckendurchbrüche für Treppenhäuser oder Aufzugsschächte erforderlich. Diese Öffnungen müssen besonders sorgfältig geplant werden, da sie große Lasten aufnehmen und gleichzeitig den Brandschutzanforderungen genügen müssen. In Wohngebäuden oder öffentlichen Einrichtungen wie Schulen oder Krankenhäusern sind sie ein zentrales Element der vertikalen Erschließung.
• Industrie- und Gewerbebau: In Industrieanlagen oder Lagerhallen werden Deckendurchbrüche genutzt, um Förderanlagen, Kräne oder andere technische Einrichtungen zu installieren. Hier sind oft besonders große Öffnungen erforderlich, die spezielle Verstärkungsmaßnahmen erfordern. Zudem müssen sie den Anforderungen an den Arbeitsschutz und die Betriebssicherheit genügen.
• Sanierung und Umbau: Bei der Sanierung oder dem Umbau bestehender Gebäude sind Deckendurchbrüche häufig notwendig, um neue Installationen nachzurüsten oder bestehende Leitungen zu erweitern. Hier ist besonders darauf zu achten, dass die Statik des Gebäudes nicht beeinträchtigt wird und dass die Maßnahmen den geltenden Bauvorschriften entsprechen.
• Brandschutz und Fluchtwege: In öffentlichen Gebäuden oder Hochhäusern werden Deckendurchbrüche genutzt, um Fluchtwege oder Brandschutzanlagen wie Rauchabzugssysteme oder Sprinklerleitungen zu integrieren. Diese Durchbrüche müssen besonders strengen Sicherheitsvorgaben genügen, um im Brandfall die Ausbreitung von Feuer und Rauch zu verhindern.

Bekannte Beispiele

• Elbphilharmonie Hamburg: In der Elbphilharmonie wurden zahlreiche Deckendurchbrüche für die technische Gebäudeausrüstung, Lüftungskanäle und akustische Installationen realisiert. Aufgrund der komplexen Architektur und der hohen Anforderungen an den Schallschutz waren hier besonders präzise Planungen und Ausführungen erforderlich. Die Durchbrüche wurden bereits in der Rohbauphase berücksichtigt, um spätere Eingriffe in die Bausubstanz zu vermeiden.
• Commerzbank Tower Frankfurt: Der Commerzbank Tower, eines der höchsten Gebäude Deutschlands, verfügt über zahlreiche Deckendurchbrüche für Aufzüge, Treppenhäuser und technische Installationen. Aufgrund der Höhe des Gebäudes und der damit verbundenen statischen Anforderungen wurden die Durchbrüche mit speziellen Verstärkungsmaßnahmen ausgeführt, um die Lastabtragung sicherzustellen.
• Industrieanlagen der BASF in Ludwigshafen: In den Produktionshallen der BASF werden Deckendurchbrüche genutzt, um Förderanlagen, Rohrleitungen und technische Installationen zu integrieren. Aufgrund der chemischen Prozesse in den Anlagen müssen die Durchbrüche besonders korrosionsbeständig und dicht ausgeführt werden, um Leckagen oder Kontaminationen zu vermeiden.
• Sanierung des Reichstagsgebäudes Berlin: Bei der Sanierung des Reichstagsgebäudes wurden zahlreiche Deckendurchbrüche für die moderne technische Gebäudeausrüstung nachgerüstet. Hier waren besonders die historischen Vorgaben und der Denkmalschutz zu berücksichtigen, was eine enge Zusammenarbeit zwischen Architekten, Tragwerksplanern und Denkmalschützern erforderte.

Risiken und Herausforderungen

• Statische Beeinträchtigungen: Ein falsch geplanter oder ausgeführter Deckendurchbruch kann die Tragfähigkeit einer Decke beeinträchtigen und im schlimmsten Fall zu Einstürzen führen. Besonders bei nachträglichen Durchbrüchen in bestehenden Gebäuden ist eine sorgfältige statische Prüfung unerlässlich. Verstärkungsmaßnahmen wie Stahlträger oder Betonumrandungen sind oft erforderlich, um die Lastabtragung sicherzustellen.
• Brandschutzrisiken: Deckendurchbrüche stellen potenzielle Schwachstellen im Brandschutz dar, da sie die Ausbreitung von Feuer und Rauch begünstigen können. Fehlende oder unzureichende Brandschutzmaßnahmen können im Brandfall zu katastrophalen Folgen führen. Daher müssen Durchbrüche gemäß den geltenden Brandschutzvorschriften abgesichert werden, beispielsweise durch den Einbau von Brandschutzmanschetten oder -klappen.
• Schall- und Wärmeschutzprobleme: Durchbrüche können die schalldämmenden und wärmedämmenden Eigenschaften einer Decke beeinträchtigen. Besonders in Wohngebäuden oder Bürogebäuden kann dies zu Komfortproblemen führen, wenn beispielsweise Geräusche aus oberen Geschossen übertragen werden oder Wärmeverluste auftreten. Hier sind zusätzliche Dämmmaßnahmen erforderlich, um die bauphysikalischen Anforderungen zu erfüllen.
• Kosten und Aufwand: Die Herstellung von Deckendurchbrüchen, insbesondere in bestehenden Gebäuden, kann mit hohen Kosten und einem erheblichen Aufwand verbunden sein. Dies gilt besonders dann, wenn Verstärkungsmaßnahmen oder aufwendige Brandschutzvorkehrungen erforderlich sind. Zudem können nachträgliche Durchbrüche zu Betriebsunterbrechungen führen, was insbesondere in Industrieanlagen oder öffentlichen Einrichtungen problematisch sein kann.
• Genehmigungsverfahren: Nachträgliche Deckendurchbrüche in bestehenden Gebäuden erfordern in der Regel eine Genehmigung durch die Bauaufsichtsbehörde. Dies kann zu Verzögerungen und zusätzlichen Kosten führen, insbesondere wenn die Statik des Gebäudes betroffen ist oder denkmalgeschützte Bausubstanz berührt wird. Eine frühzeitige Abstimmung mit den zuständigen Behörden ist daher unerlässlich.
• Arbeitssicherheit: Die Herstellung von Deckendurchbrüchen ist mit erheblichen Risiken für die ausführenden Arbeiter verbunden. Besonders bei Arbeiten in großer Höhe oder in beengten Räumen sind Sicherheitsvorkehrungen wie Absturzsicherungen, Schutzausrüstungen und regelmäßige Unterweisungen erforderlich. Zudem können Staub, Lärm und Vibrationen gesundheitliche Belastungen darstellen.

Ähnliche Begriffe

• Wanddurchbruch: Ein Wanddurchbruch bezeichnet eine Öffnung in einer Wand, die ähnlich wie ein Deckendurchbruch der Durchführung von Installationen oder der Verbindung von Räumen dient. Im Gegensatz zum Deckendurchbruch sind hier jedoch andere statische und brandschutztechnische Anforderungen zu berücksichtigen, da Wände in der Regel keine tragenden Funktionen übernehmen.
• Schacht: Ein Schacht ist ein vertikaler oder horizontaler Hohlraum in einem Gebäude, der der Aufnahme von Installationen wie Lüftungskanälen, Elektroleitungen oder Rohrleitungen dient. Im Gegensatz zu einem Deckendurchbruch ist ein Schacht in der Regel von mehreren Seiten umschlossen und kann sich über mehrere Geschosse erstrecken. Schächte müssen besonders strengen Brandschutz- und Schallschutzanforderungen genügen.
• Deckenaussparung: Eine Deckenaussparung ist eine bereits in der Rohbauphase geplante Öffnung in einer Decke, die der späteren Integration von Installationen oder technischen Einrichtungen dient. Im Gegensatz zu einem nachträglichen Deckendurchbruch wird sie bereits während der Herstellung der Decke berücksichtigt und erfordert daher keine nachträglichen Eingriffe in die Bausubstanz.
• Brandschutzklappe: Eine Brandschutzklappe ist eine technische Einrichtung, die in Lüftungskanälen oder Schächten eingebaut wird, um im Brandfall die Ausbreitung von Feuer und Rauch zu verhindern. Sie wird häufig in Verbindung mit Deckendurchbrüchen eingesetzt, um die brandschutztechnischen Anforderungen zu erfüllen.

Zusammenfassung

Ein Deckendurchbruch ist ein essenzielles Element der technischen Gebäudeausrüstung, das die vertikale Integration von Installationen, Leitungen oder baulichen Elementen ermöglicht. Die Planung und Ausführung erfordert eine sorgfältige Abstimmung zwischen Architekten, Tragwerksplanern und Fachhandwerkern, um statische, brandschutztechnische und bauphysikalische Anforderungen zu erfüllen. Besonders in modernen Gebäuden mit komplexen Haustechnikanforderungen sind Deckendurchbrüche unverzichtbar, bergen jedoch auch Risiken wie statische Beeinträchtigungen oder Brandschutzprobleme. Durch eine frühzeitige Planung und die Einhaltung der geltenden Normen und Vorschriften können diese Risiken minimiert und die Funktionalität des Gebäudes langfristig sichergestellt werden.

--
