English: Gabion basket / Español: Gavión de alambre / Português: Gabião de arame / Français: Gabion en fil métallique / Italiano: Gabbione in rete metallica

Der Drahtschotterkasten ist ein modulares Bauelement aus verzinktem oder beschichtetem Stahldraht, das mit Schotter oder anderen Gesteinsmaterialien befüllt wird. Als vielseitiges Konstruktionssystem kommt er in der Landschaftsarchitektur, im Ingenieurbau sowie im Hochwasserschutz zum Einsatz. Seine Kombination aus statischer Belastbarkeit, ökologischer Verträglichkeit und gestalterischer Flexibilität macht ihn zu einem zentralen Element moderner Bauweisen.

Allgemeine Beschreibung

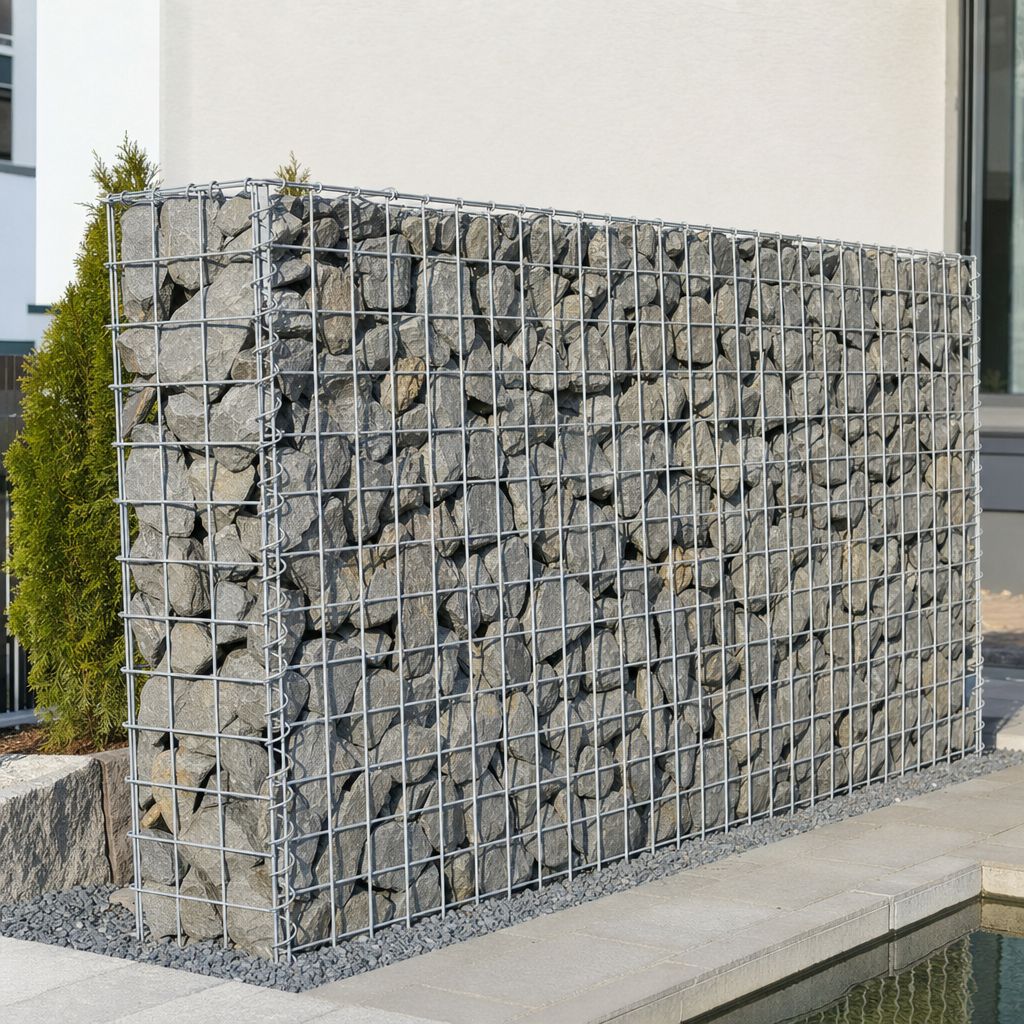

Ein Drahtschotterkasten besteht aus einem quader- oder zylinderförmigen Drahtgitter, das aus verzinktem Stahl oder Edelstahl gefertigt wird. Die Maschenweite des Gitters variiert je nach Anwendungszweck und liegt typischerweise zwischen 50 und 100 Millimetern. Die Drahtstärke beträgt in der Regel 2 bis 5 Millimeter, wobei dickere Drähte für höhere Belastungen, etwa im Wasserbau, verwendet werden. Die Gitter werden in standardisierten Abmessungen vorgefertigt und vor Ort zu größeren Strukturen zusammengesetzt.

Die Befüllung erfolgt mit gebrochenem Naturstein, Kies oder Recyclingmaterial wie Betonbruch. Die Korngröße des Füllmaterials muss auf die Maschenweite abgestimmt sein, um ein Herausfallen zu verhindern. Durch die lockere Schichtung der Steine entsteht eine hohe Durchlässigkeit für Wasser, was den Drahtschotterkasten besonders für wasserbauliche Anwendungen prädestiniert. Gleichzeitig ermöglicht die flexible Anordnung der Kästen die Anpassung an unregelmäßige Geländeverhältnisse oder komplexe geometrische Formen.

Die statische Wirkung eines Drahtschotterkastens beruht auf dem Prinzip der Schwergewichtsmauer: Das Eigengewicht der befüllten Kästen erzeugt Reibung und Verzahnung zwischen den Steinen, wodurch horizontale Kräfte, etwa durch Erd- oder Wasserdruck, aufgenommen werden können. Im Vergleich zu massiven Betonkonstruktionen bietet der Drahtschotterkasten den Vorteil einer höheren Anpassungsfähigkeit an Setzungen oder dynamische Belastungen, da die Steine innerhalb des Gitters geringfügige Bewegungen ausgleichen können.

Die Lebensdauer eines Drahtschotterkastens hängt maßgeblich von der Qualität der Beschichtung und der Korrosionsbeständigkeit des verwendeten Drahtes ab. Verzinkte Stahldrähte erreichen bei fachgerechter Ausführung eine Nutzungsdauer von 30 bis 50 Jahren, während Edelstahlvarianten auch in aggressiven Umgebungen, etwa im Küstenbereich, eingesetzt werden können. Die Wartung beschränkt sich in der Regel auf die Kontrolle der Drahtverbindungen und das Nachfüllen von Steinen bei Erosion oder Setzungen.

Technische Details

Die Konstruktion von Drahtschotterkästen unterliegt verschiedenen technischen Normen und Richtlinien, die Materialeigenschaften, Bemessung und Ausführung regeln. In Deutschland sind insbesondere die DIN EN 10223-3 für Drahtgitter sowie die DIN 19700 für Stauanlagen relevant. Für den Einsatz im Straßenbau gelten zusätzlich die Richtlinien für die Anlage von Straßen (RAS) sowie die Zusätzlichen Technischen Vertragsbedingungen und Richtlinien für Erdarbeiten im Straßenbau (ZTV E-StB).

Die Tragfähigkeit eines Drahtschotterkastens wird durch mehrere Faktoren bestimmt: die Maschenweite des Gitters, die Drahtstärke, die Korngröße des Füllmaterials sowie die Neigung der Konstruktion. Bei vertikalen Wänden beträgt die maximale Höhe ohne zusätzliche Verankerung etwa 3 bis 4 Meter. Für höhere Konstruktionen werden die Kästen gestuft oder mit Geogittern rückverankert. Die Berechnung der Standsicherheit erfolgt nach den Prinzipien der Erdstatik, wobei insbesondere der aktive und passive Erddruck sowie die Gleitsicherheit zu berücksichtigen sind.

Ein besonderes Merkmal von Drahtschotterkästen ist ihre Fähigkeit, Wasser zu filtern und zu speichern. Die poröse Struktur ermöglicht eine natürliche Drainage, was die Bildung von hydrostatischem Druck verhindert. Gleichzeitig können die Kästen als Retentionsräume genutzt werden, um Niederschlagswasser temporär zu speichern und verzögert abzugeben. Diese Eigenschaft macht sie zu einem wichtigen Element in der dezentralen Regenwasserbewirtschaftung.

Die Verbindung der einzelnen Kästen erfolgt durch Drahtklammern oder spezielle Verschlussmechanismen, die eine kraftschlüssige Verbindung gewährleisten. Bei größeren Bauwerken werden die Kästen zusätzlich mit Stahlseilen oder Ankern gesichert, um ein Auseinanderdriften zu verhindern. Die Montage erfolgt in der Regel manuell oder mit leichten Baumaschinen, was den Einsatz auch in schwer zugänglichen Gebieten ermöglicht.

Historische Entwicklung

Die Ursprünge des Drahtschotterkastens lassen sich bis ins 19. Jahrhundert zurückverfolgen, als in Italien und Frankreich erste Versuche unternommen wurden, Drahtkörbe mit Steinen als temporäre Befestigungen für Flussufer zu nutzen. Die Technik wurde während des Ersten Weltkriegs weiterentwickelt, als Drahtschotterkästen zur schnellen Errichtung von militärischen Schutzbauten eingesetzt wurden. In den 1950er-Jahren setzte sich der Drahtschotterkasten als standardisiertes Bauelement durch, insbesondere im Wasserbau und im Straßenbau.

Ein Meilenstein in der Entwicklung war die Einführung verzinkter Stahldrähte in den 1960er-Jahren, die die Korrosionsbeständigkeit deutlich erhöhten. In den folgenden Jahrzehnten wurden die Anwendungsbereiche erweitert, etwa durch den Einsatz in der Landschaftsarchitektur oder im ökologischen Bauen. Heute sind Drahtschotterkästen ein etabliertes System, das sowohl in industriellen Großprojekten als auch in privaten Gärten Verwendung findet.

Abgrenzung zu ähnlichen Begriffen

Der Begriff Drahtschotterkasten wird häufig mit ähnlichen Konstruktionen verwechselt, die jedoch unterschiedliche Eigenschaften und Anwendungsbereiche aufweisen:

• Gabione: Der Begriff "Gabione" (von italienisch gabbione für "großer Käfig") wird oft synonym verwendet, bezeichnet jedoch streng genommen jede Art von Drahtkorb, der mit Steinen oder anderen Materialien befüllt wird. Drahtschotterkästen sind eine spezifische Unterform der Gabionen, die primär für statische Zwecke im Erd- und Wasserbau eingesetzt werden.
• Steinkorb: Steinkörbe sind eine allgemeine Bezeichnung für mit Steinen gefüllte Drahtkonstruktionen, die jedoch nicht zwingend aus Schotter bestehen. Sie können auch mit größeren Bruchsteinen oder dekorativen Natursteinen befüllt werden und dienen oft gestalterischen Zwecken.
• Schüttsteinkörper: Schüttsteinkörper bestehen aus lose geschütteten Steinen ohne umschließendes Drahtgitter. Sie bieten keine statische Stabilität und werden vor allem zur Böschungssicherung oder als Filterschicht eingesetzt.

Anwendungsbereiche

• Erdbau und Böschungssicherung: Drahtschotterkästen werden zur Stabilisierung von Hängen, Böschungen und Geländesprüngen eingesetzt. Durch ihr Eigengewicht und die Verzahnung der Steine verhindern sie Erosion und Rutschungen. Besonders in steilen oder instabilen Geländebereichen bieten sie eine kostengünstige Alternative zu massiven Stützmauern.
• Wasserbau und Hochwasserschutz: Im Wasserbau dienen Drahtschotterkästen als Uferbefestigungen, Buhnen oder Sohlschwellen. Ihre Durchlässigkeit reduziert die Strömungsgeschwindigkeit und verhindert Auskolkungen. Zudem werden sie als mobile Hochwasserschutzsysteme eingesetzt, etwa zur temporären Abdichtung von Deichbrüchen.
• Straßen- und Wegebau: Drahtschotterkästen kommen als Stützwände für Straßen, Brückenwiderlager oder Lärmschutzwälle zum Einsatz. Ihre modulare Bauweise ermöglicht eine schnelle Errichtung und Anpassung an lokale Gegebenheiten. Zudem dienen sie als Fundament für temporäre Baustraßen oder Lagerflächen.
• Landschaftsarchitektur und Gartenbau: In der Landschaftsarchitektur werden Drahtschotterkästen als gestalterische Elemente genutzt, etwa für Sitzbänke, Pflanztröge oder dekorative Wände. Ihre natürliche Optik fügt sich harmonisch in Grünanlagen ein und bietet gleichzeitig funktionale Vorteile wie Lärmreduzierung oder Sichtschutz.
• Militärische und temporäre Bauwerke: Aufgrund ihrer schnellen Montage und Demontage werden Drahtschotterkästen im militärischen Bereich für Schutzbauten, Lagerhallen oder provisorische Brücken verwendet. Auch im Katastrophenschutz kommen sie zum Einsatz, etwa zur Errichtung von Notunterkünften oder Barrieren.
• Ökologisches Bauen: Drahtschotterkästen werden zunehmend in ökologischen Bauprojekten eingesetzt, etwa zur Renaturierung von Fließgewässern oder zur Schaffung von Lebensräumen für Tiere. Die poröse Struktur fördert die Ansiedlung von Pflanzen und Insekten und trägt zur Biodiversität bei.

Bekannte Beispiele

• Hochwasserschutz in Köln (Deutschland): Nach dem verheerenden Hochwasser der Elbe im Jahr 2002 wurden entlang des Rheins mobile Drahtschotterkasten-Systeme installiert, die im Ernstfall als zusätzliche Schutzbarrieren dienen. Die Kästen sind mit einem speziellen Verschlussmechanismus ausgestattet, der eine schnelle Montage ermöglicht.
• Uferbefestigung am Gardasee (Italien): An den steilen Uferabschnitten des Gardasees wurden Drahtschotterkästen als Erosionsschutz eingesetzt. Die Konstruktion fügt sich optisch in die natürliche Felslandschaft ein und verhindert gleichzeitig das Abrutschen von Gestein in den See.
• Lärmschutzwall an der A1 bei Hamburg (Deutschland): Entlang einer stark befahrenen Autobahn wurde ein Lärmschutzwall aus Drahtschotterkästen errichtet, der gleichzeitig als Begrünungsfläche dient. Die poröse Struktur ermöglicht das Wachstum von Kletterpflanzen, die den Schall zusätzlich absorbieren.
• Militärische Schutzbauten in Afghanistan: Die NATO setzte Drahtschotterkästen zur Errichtung von Schutzmauern und Barrieren in Feldlagern ein. Die Kästen wurden vor Ort mit lokalem Gestein befüllt und boten einen schnellen Schutz vor Beschuss und Splittern.
• Renaturierung der Isar in München (Deutschland): Im Rahmen eines ökologischen Projekts wurden Drahtschotterkästen zur Gestaltung von Flussufern und Inseln verwendet. Die Konstruktion fördert die Ansiedlung von Wasserpflanzen und Fischen und trägt zur Verbesserung des Mikroklimas bei.

Risiken und Herausforderungen

• Korrosion des Drahtgitters: Trotz Verzinkung oder Beschichtung kann es bei aggressiven Umwelteinflüssen, etwa salzhaltiger Luft oder chemischen Belastungen, zu Korrosion kommen. Dies führt zu einer Schwächung der Struktur und kann im Extremfall zum Versagen der Konstruktion führen. Regelmäßige Inspektionen und der Einsatz von Edelstahlvarianten in kritischen Bereichen sind daher unerlässlich.
• Erosion des Füllmaterials: Bei starker Strömung oder Wellenschlag kann es zum Auswaschen des Füllmaterials kommen, was die Stabilität des Drahtschotterkastens beeinträchtigt. Eine sorgfältige Auswahl der Korngröße und die Verwendung von Geotextilien als Filterschicht können dieses Risiko minimieren.
• Setzungen und Verformungen: Ungleichmäßige Setzungen des Untergrunds können zu Verformungen oder Rissen in der Konstruktion führen. Eine gründliche Bodenanalyse und die Verwendung von Fundamentplatten oder Geogittern sind notwendig, um solche Schäden zu vermeiden.
• Vandalismus und mechanische Beschädigungen: Drahtschotterkästen sind anfällig für mutwillige Beschädigungen, etwa durch Durchtrennen der Drähte oder Entfernen des Füllmaterials. In öffentlichen Bereichen sollten daher zusätzliche Schutzmaßnahmen, wie Überwachungskameras oder robustere Gitter, in Betracht gezogen werden.
• Ökologische Auswirkungen: Bei unsachgemäßer Befüllung mit nicht regionalem Gestein können Drahtschotterkästen das lokale Ökosystem beeinträchtigen. Zudem kann die Ansiedlung invasiver Pflanzenarten gefördert werden. Eine ökologische Begleitplanung ist daher bei größeren Projekten ratsam.
• Brandgefahr: In trockenen Regionen können Drahtschotterkästen, die mit organischen Materialien wie Holz oder Pflanzenresten befüllt sind, ein Brandrisiko darstellen. Eine regelmäßige Kontrolle und die Verwendung nicht brennbarer Füllmaterialien sind hier erforderlich.

Ähnliche Begriffe

• Mauerwerksgabione: Eine Variante des Drahtschotterkastens, bei der die Steine nicht lose geschüttet, sondern vermauert werden. Dies erhöht die Stabilität, reduziert jedoch die Durchlässigkeit und Flexibilität der Konstruktion.
• Geogitter: Geogitter sind flächige Kunststoff- oder Stahlgitter, die zur Bodenstabilisierung eingesetzt werden. Im Gegensatz zu Drahtschotterkästen dienen sie nicht als eigenständige Konstruktion, sondern als Bewehrung für Schüttmaterialien.
• Steinschüttung: Eine lose Schüttung von Steinen ohne umschließendes Gitter. Steinschüttungen werden vor allem zur Böschungssicherung oder als Filterschicht verwendet, bieten jedoch keine statische Stabilität.
• Trockenmauer: Eine Mauer aus aufgeschichteten Natursteinen ohne Mörtel. Trockenmauern sind optisch ansprechend und ökologisch wertvoll, erfordern jedoch handwerkliches Geschick und sind weniger belastbar als Drahtschotterkästen.

Zusammenfassung

Der Drahtschotterkasten ist ein vielseitiges und robustes Bauelement, das durch seine Kombination aus statischer Belastbarkeit, ökologischer Verträglichkeit und gestalterischer Flexibilität überzeugt. Als modulares System eignet er sich für eine Vielzahl von Anwendungen, von der Böschungssicherung über den Hochwasserschutz bis hin zur Landschaftsgestaltung. Die technische Entwicklung, insbesondere im Bereich der Korrosionsschutzbeschichtungen, hat die Lebensdauer und Einsatzmöglichkeiten der Kästen kontinuierlich erweitert. Dennoch erfordert der Einsatz von Drahtschotterkästen eine sorgfältige Planung, um Risiken wie Korrosion, Erosion oder Setzungen zu minimieren. Durch ihre Anpassungsfähigkeit an lokale Gegebenheiten und ihre ökologischen Vorteile werden Drahtschotterkästen auch in Zukunft eine wichtige Rolle in der Architektur und im Ingenieurbau spielen.

--
